單獨埋設的管道可采用套管式穿墻防水。當管道集中多管時，9.地下室外墻穿墻管必須采取止水措施�？刹捎么�墻群管的防水方法。

主要施工人員應持有建設行政主管部門或其指定單位頒發的執業資格證書。下面針對地下防水工程易發生的三大滲漏頑疾，地下防水工程必須由具備相應資質的專業防水施工隊伍進行施工。分析原因并給出治理對策，以供參考。

一

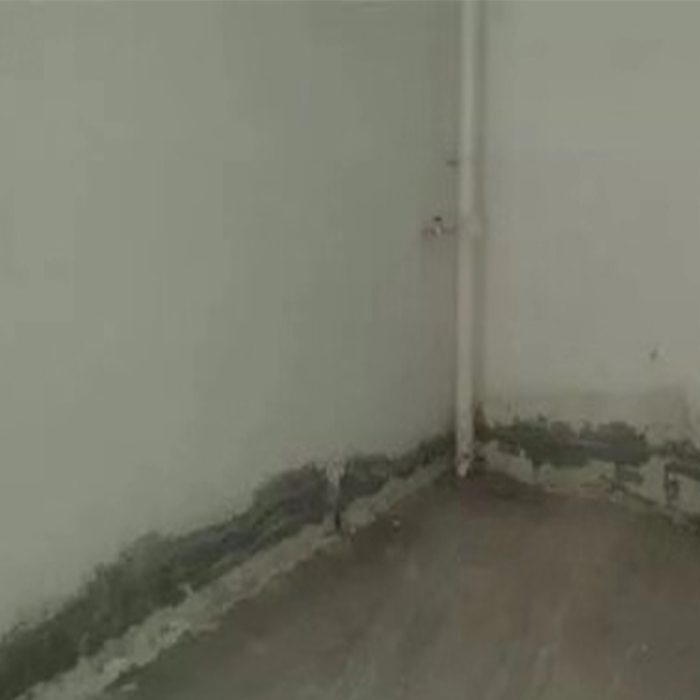

施工縫滲漏

?現象

骨料集中，施工縫處混凝土松散。接槎明顯，沿縫隙處滲漏水。

?原因分析

1施工縫留的位置不當。

掉入縫內的雜物沒有及時清除。澆筑上層混凝土后，2支模和綁鋼筋的過程中。新舊混凝土之間形成夾層。

未按規定處理施工縫，3澆筑上層混凝土時。上、下層混凝土不能牢固粘結。

內外模板距離狹窄，4鋼筋過密�；炷�土澆搗困難，施工質量不易保證。

骨料集中于施工縫處。5下料方法不當。

因工序銜接等原因造成新老接槎部位產生收縮裂縫。6澆筑地面混凝土時。

?治理

采用促凝膠漿或氰凝灌漿堵漏。1根據滲漏、水壓大小情況。

可沿縫剔成八字形凹槽，2不滲漏的施工縫。將松散石子剔除，刷洗干凈，用水泥素漿打底，抹12.5水泥砂漿找平壓實。

二

裂縫滲漏

?現象

有滲漏水現象�；炷�土表面有不規則的收縮裂縫且貫通于混凝土結構。

?原因分析

或水泥品種混用，1混凝土攪拌不均勻。收縮不一產生裂縫。

對土的側壓力及水壓作用考慮不周，2設計中。結構缺乏足夠的剛度。

3由于設計或施工等原因產生局部斷裂或環形裂縫。

?治理

1采用促凝膠漿或氰凝灌漿堵漏。

可用灰漿或用水泥壓漿法處理。2對不滲漏的裂縫。

可采用埋入式橡膠止水帶、后埋式止水帶、粘貼式氯丁膠片以及涂刷式氯丁膠片等方法。3對于結構所出現的環形裂縫。

三

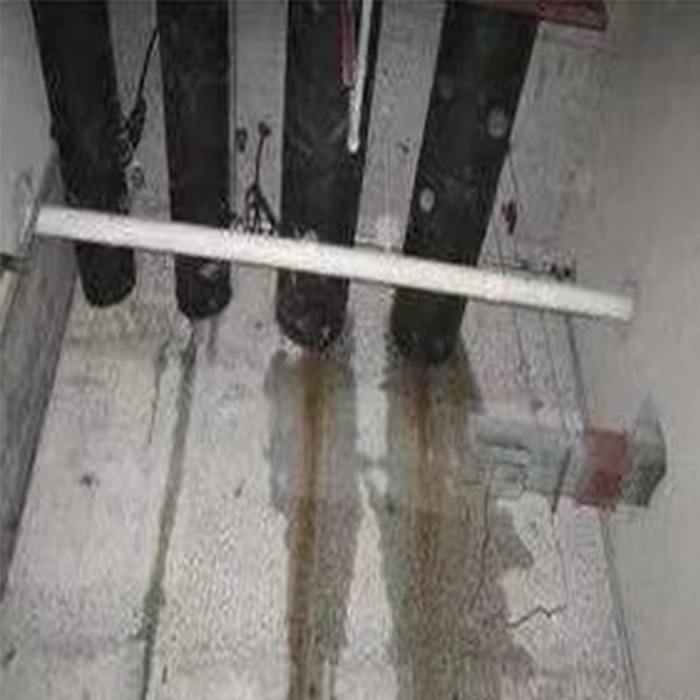

管道穿墻（地）部位滲漏

?現象

產生裂縫漏水。常溫管道、熱力管道以及電纜等穿墻（地）時與混凝土脫離。

?原因分析

振搗不密實。1穿墻（地）管道周圍混凝土澆筑困難。

致使穿墻（地）管道不能與混凝土粘結嚴密。2沒有認真清除穿墻（地）管道表面銹蝕層。

水滲入管內后，3穿墻（地）管道接頭不嚴或用有縫管。又從管內流出。

與混凝土間產生縫隙。4施工或使用中穿墻（地）管道受振動松動。

致使管道在溫差作用下，5熱力管道穿墻部位構造處理不當。因往返伸縮變形而與結構脫離，產生裂縫。

?治理

采用水泥膠漿將溝槽擠壓密實，1對于水壓較小的常溫管道穿墻（地）滲漏水采用直接堵漏法處理：沿裂縫剔入成八字形邊坡溝槽。達到強度后，表面做防水層。

擠壓水泥膠漿同時留設線孔或釘孔，2對于水壓較大的常溫管道穿墻（地）滲漏水采用直接堵漏法處理：沿裂縫剔入成八字形邊坡溝槽。使漏水順孔眼流出。經檢查無滲漏后，沿溝槽抹素漿、砂漿各一道。待其有強度后再按1堵塞漏水孔眼，最后再把整條裂縫做好防水層。

可將穿管孔眼剔大，3熱力管道穿內墻部位出現滲漏水時。采用埋設預制半圓混凝土套管進行處理。

修復時需將地下水位降至管道標高以下，4熱力管道穿內墻部位出現滲漏水。用設置膠止水套的方法處理。

附】地下防水混凝土施工要點

或摻加外加劑、摻合料等措施配制而成，1.防水混凝土可通過調整配合比。其抗滲等級不得小于P6其試配混凝土的抗滲等級應比設計要求提高0.2Mpa

采用其他品種水泥時應經試驗確定。宜選用堅固耐久、粒形良好的潔凈石子，2.用于防水混凝土的水泥品種宜采用硅酸鹽水泥、普通硅酸鹽水泥。其最大粒徑不宜大于40mm砂宜選用堅硬、抗風化性強、潔凈的中粗砂，不宜使用海砂。用于拌制混凝土的水，應符合相關標準規定。

水泥用量不宜小于260kg/m3砂率宜為35%40%泵送時可增至45%水膠比不得大于0.50有侵蝕性介質時水膠比不宜大于0.45防水混凝土宜采用預拌商品混凝土，3.防水混凝土膠凝材料總用量不宜小于320kg/m3滿足混凝土抗滲等級、強度等級和耐久性條件下。其入泵坍落度宜控制在120160mm坍落度每小時損失值不應大于20mm總損失值不應大于40mm摻引氣劑或引氣型減水劑時，混凝土含氣量應控制在3%5%預拌混凝土的初凝時間宜為68h

攪拌時間不宜小于2mim4.防水混凝土拌合物應采用機械攪拌。

分層厚度不得大于500mm并應采用機械振搗，5.防水混凝土應分層連續澆筑。避免漏振、欠振和超振。

宜少留施工縫。當留設施工縫時，6.防水混凝土應連續澆筑。應符合下列規定：

應留在高出底板表面不小于300mm墻體上。拱（板）墻結合的水平施工縫，① 墻體水平施工縫不應留在剪力最大處或底板與側墻的交接處。宜留在拱（板）墻接縫線以下150300mm處。墻體有預留孔洞時，施工縫距孔洞邊緣不應小于300mm

并宜與變形縫相結合。② 垂直施工縫應避開地下水和裂隙水較多的地段。

7.施工縫應按設計及規范要求做好施工縫防水構造。施工縫的施工應符合如下規定：

應將其表面浮漿和雜物清除，① 水平施工縫澆筑混凝土前。然后鋪設凈漿或涂刷混凝土界面處理劑、水泥基滲透結晶型防水涂料等材料，再鋪3050mm厚的1:1水泥砂漿，并應及時澆筑混凝土。

應將其表面清理干凈，② 垂直施工縫澆筑混凝土前。再涂刷混凝土界面處理劑或水泥基滲透結晶型防水涂料，并應及時澆筑混凝土。

7d凈膨脹率不宜大于最終膨脹率的60%最終膨脹率宜大于220%③ 遇水膨脹止水條（膠）應與接縫表面密貼；選用的遇水膨脹止水條（膠）應具有緩脹性能。

應定位準確、固定牢靠。④ 采用中埋式止水帶或預埋式注漿管時。

宜摻入減水劑、緩凝劑等外加劑和粉煤灰、磨細礦渣粉等摻合料。設計許可的情況下，8.大體積防水混凝土宜選用水化熱低和凝結時間長的水泥。摻粉煤灰混凝土設計強度等級的齡期宜為60d或90d高溫期施工時，入模溫度不應大于30℃�；炷�土內部預埋管道，進行水冷散熱。大體積防水混凝土應采取保溫保濕養護，混凝土中心溫度與表面溫度的差值不應大于25℃，表面溫度與大氣溫度的差值不應大于20℃，養護時間不得少于14d
